Beskrivning

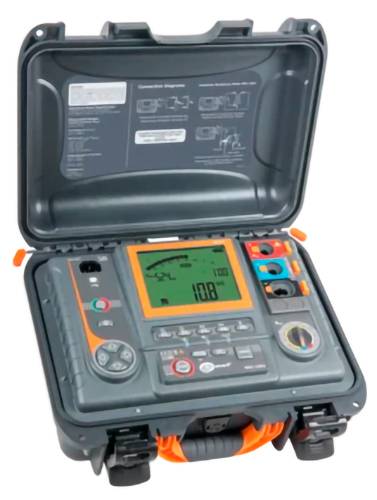

Testaren MIC-15k1 har utvecklats för att mäta isolationsresistans hos strömförsörjnings- och strömförsörjningskomponenter, t.ex.:• Enskilda och flertrådiga kablar,• Transformatorer,• Motorer och generatorer,• Kondensatorer, separatorer och andra apparater som finns i transformatorstationerAnvänds.Denna isolationstestare är särskilt lämplig för mätningar i områden med mycket höga elektromagnetiska störningar t.ex. transformatorstationer med 1200 kV AC och 800 kV DC. Tack vare 15 kV provspänning (enligt NSI / NETA ATS-2009 TABLES 100.1) kan testenheten användas för kontroll av objekt med 34,5 kV nominell spänning.FunktionerHögeffektiv HV-växelriktare med en provspänning på 15 kV och en ström på upp till 10 mA, lämplig för mätning av isolationsresistans upp till 40 TΩ. Om ett sådant resultat uppnås ska de göra detMätinstrument saknar motstycke. 3-tråds resistansmätning som görs med en GUARD-ledning eliminerar ytläckage som orsakas av nedsmutsade isoleringar och ökar på så sätt tillförlitligheten av de uppnådda resultaten.Visning: Dielektrisk absporptionsförhållande dar, polariseringsindex PI och dielektrisk urladdning DD (mättid 60…5999 s).Apparaten gör det möjligt för användaren att bedöma isoleringstillståndet genom att använda provspänningen stegvis (SV – Step Volatge) eller långsamt stigande (ramptest – RT).• SV-metoden visar om dielektrikum i bra skick är oberoende av den pålagda provspänningen.• RT-metoden möjliggör bedömning av isoleringsmaterialets egenskaper. Att provaren mjukt ökar provspänningen utan att utsätta elektrisk stress. Tid och spänning registreras, vid vilka värden isoleringen av testobjektet tränger igenom. Inbyggda digitala filter med en medeltid på 10, 30, 60, 100, 200 sek. Garanterar stabila mätresultat i områden med stora magnetiska störningarSetting punchEn mycket hjälpande funktion är möjligheten att skapa ett genomslag för den skadade isoleringen. Vid öppna ledningar kan det största felstället upptäckas visuellt. I fråga om icke synliga kablar kan det vara möjligtMed den här metoden skapas en seismisk-akustisk axel för felstället. Under vissa förhållanden sker en cyklisk energiurladdning. Genom att använda en geophones kan den exakta platsen för urladdning fastställas. Genomslagsmätningen möjliggör också lokalisering av sporadiskt uppkomna fel, t.ex. vid regn-mellanreflektorer. För kortslutningar mot jord kan spänningsfallsmetoden och A-ramen användas.Automatisk lagring av mätningarResultaten kan sparas automatiskt. Antalet beror på individuella data per mätning.

Test av överspänningsskyddsapparater (SPD).Dellastningsindikator PDI.Mätning av polarisations- och avpolariseringsströmmar PDC.

Testaren MIC-15k1 har utvecklats för att mäta isolationsresistans hos strömförsörjnings- och strömförsörjningskomponenter, t.ex.:• Enskilda och flertrådiga kablar,• Transformatorer,• Motorer och generatorer,• Kondensatorer, separatorer och andra apparater som finns i transformatorstationerAnvänds.Denna isolationstestare är särskilt lämplig för mätningar i områden med mycket höga elektromagnetiska störningar t.ex. transformatorstationer med 1200 kV AC och 800 kV DC. Tack vare 15 kV provspänning (enligt NSI / NETA ATS-2009 TABLES 100.1) kan testenheten användas för kontroll av objekt med 34,5 kV nominell spänning.FunktionerHögeffektiv HV-växelriktare med en provspänning på 15 kV och en ström på upp till 10 mA, lämplig för mätning av isolationsresistans upp till 40 TΩ. Om ett sådant resultat uppnås ska de göra detMätinstrument saknar motstycke. 3-tråds resistansmätning som görs med en GUARD-ledning eliminerar ytläckage som orsakas av nedsmutsade isoleringar och ökar på så sätt tillförlitligheten av de uppnådda resultaten.Visning: Dielektrisk absporptionsförhållande dar, polariseringsindex PI och dielektrisk urladdning DD (mättid 60…5999 s).Apparaten gör det möjligt för användaren att bedöma isoleringstillståndet genom att använda provspänningen stegvis (SV – Step Volatge) eller långsamt stigande (ramptest – RT).• SV-metoden visar om dielektrikum i bra skick är oberoende av den pålagda provspänningen.• RT-metoden möjliggör bedömning av isoleringsmaterialets egenskaper. Att provaren mjukt ökar provspänningen utan att utsätta elektrisk stress. Tid och spänning registreras, vid vilka värden isoleringen av testobjektet tränger igenom. Inbyggda digitala filter med en medeltid på 10, 30, 60, 100, 200 sek. Garanterar stabila mätresultat i områden med stora magnetiska störningarSetting punchEn mycket hjälpande funktion är möjligheten att skapa ett genomslag för den skadade isoleringen. Vid öppna ledningar kan det största felstället upptäckas visuellt. I fråga om icke synliga kablar kan det vara möjligtMed den här metoden skapas en seismisk-akustisk axel för felstället. Under vissa förhållanden sker en cyklisk energiurladdning. Genom att använda en geophones kan den exakta platsen för urladdning fastställas. Genomslagsmätningen möjliggör också lokalisering av sporadiskt uppkomna fel, t.ex. vid regn-mellanreflektorer. För kortslutningar mot jord kan spänningsfallsmetoden och A-ramen användas.Automatisk lagring av mätningarResultaten kan sparas automatiskt. Antalet beror på individuella data per mätning.

Test av överspänningsskyddsapparater (SPD).Dellastningsindikator PDI.Mätning av polarisations- och avpolariseringsströmmar PDC.

Typ av produkt

Isolationsprovare

Provspänning

15000

Mätfunktioner

Isolationsmotstånd

Kalibrerad

(ej certifierad kalibrering)

Gränssnitt

USB

Skyddsklass

IP67

Spänningsförsörjning (specifikationer)

LiFePO4-batteri (13,2 V; 5,0 Ah)

Mått.

(L x B x H) 390 x 308 x 172 mm

Vikt

6.6

Visningstyp

LED-segment

Frekvens (max.)

60

Frekvens

60 Hz (max)

Mätområde spänning (max.)

15000

Mätningskategori

CAT IV 1000 V

Bredd

308

Höjd

172

Längd

390
