Beskrivning

Liten, effektfull och enkelMed LOGO! 8 lanserar Siemens en helt ny generation av logikmoduler. Den uppfyller nästintill allt man kan önska sig och är enkel att hantera.Med alltifrån styrning av belysning i hemmet till fjärråtkomst via surfplattor eller smartphones och larm via sms övertygar logikmodulsserien LOGO! redan många användare genom sin enkla hantering och förmåga att realisera projekt. Med LOGO! 8 ger lanserar Siemens Division Industry Automation en helt ny produktgeneration. Samtliga basenheter från LOGO! 8 erbjuder nu kommunikation via Ethernet, fler funktioner för fjärrstyrd hantering, fjärråtkomst via webbserver och enkel planering av kommunikationsfunktioner med drag & drop. Med den kompakta konstruktionen på 72 mm (4 HP – Horizontal pitch) är det en platsbesparande modul. Den sexradiga displayen, med 16 tecken per rad, och tre inställbara bakgrundsfärgerna ger dessutom explicit manövreringsinformation med klara signalfärger. Den externa, sexradiga textdisplayen med 20 tecken per rad har fyra funktionsknappar och ansluts till basenheten via Ethernet. Med sju digitala och tre analoga moduler samt diverse powermoduler för strömförsörjning kan en LOGO! 8 enkelt utökas efter behov. För uppbyggnad av Ethernetnätverk finns en switchmodul. Larmning och fjärrstyrning via sms stöds av en ny LOGO! 8 CMR-modul. Med hjälp av GPS-kanalen kan modulen även meddela position och genomföra en automatisk tidssynkronisering. Den integrerade webbservern gör det särskilt enkelt för användaren att via WLAN övervaka och styra LOGO! 8. Webbsidor som visar LOGO! och den externa textdisplayen kan framställas med alla vanliga webbläsare på datorer, smartphones och surfplattor. Konfigurering med programvaran LOGO! Soft Comfort V8 utan kunskap i HTML-programmering. LOGO! 8 kan anslutas till tidigare versioner. Program kan både tas över av och bekvämt utökas i LOGO! Soft Comfort V8.

Anslutning av upp till 2 x 8 basenheter via EthernetKommunikation med SIMATIC-styrenheter, SIMATIC-paneler och PCSD-kortplats för t.ex. datalogging

Liten, effektfull och enkelMed LOGO! 8 lanserar Siemens en helt ny generation av logikmoduler. Den uppfyller nästintill allt man kan önska sig och är enkel att hantera.Med alltifrån styrning av belysning i hemmet till fjärråtkomst via surfplattor eller smartphones och larm via sms övertygar logikmodulsserien LOGO! redan många användare genom sin enkla hantering och förmåga att realisera projekt. Med LOGO! 8 ger lanserar Siemens Division Industry Automation en helt ny produktgeneration. Samtliga basenheter från LOGO! 8 erbjuder nu kommunikation via Ethernet, fler funktioner för fjärrstyrd hantering, fjärråtkomst via webbserver och enkel planering av kommunikationsfunktioner med drag & drop. Med den kompakta konstruktionen på 72 mm (4 HP – Horizontal pitch) är det en platsbesparande modul. Den sexradiga displayen, med 16 tecken per rad, och tre inställbara bakgrundsfärgerna ger dessutom explicit manövreringsinformation med klara signalfärger. Den externa, sexradiga textdisplayen med 20 tecken per rad har fyra funktionsknappar och ansluts till basenheten via Ethernet. Med sju digitala och tre analoga moduler samt diverse powermoduler för strömförsörjning kan en LOGO! 8 enkelt utökas efter behov. För uppbyggnad av Ethernetnätverk finns en switchmodul. Larmning och fjärrstyrning via sms stöds av en ny LOGO! 8 CMR-modul. Med hjälp av GPS-kanalen kan modulen även meddela position och genomföra en automatisk tidssynkronisering. Den integrerade webbservern gör det särskilt enkelt för användaren att via WLAN övervaka och styra LOGO! 8. Webbsidor som visar LOGO! och den externa textdisplayen kan framställas med alla vanliga webbläsare på datorer, smartphones och surfplattor. Konfigurering med programvaran LOGO! Soft Comfort V8 utan kunskap i HTML-programmering. LOGO! 8 kan anslutas till tidigare versioner. Program kan både tas över av och bekvämt utökas i LOGO! Soft Comfort V8.

Anslutning av upp till 2 x 8 basenheter via EthernetKommunikation med SIMATIC-styrenheter, SIMATIC-paneler och PCSD-kortplats för t.ex. datalogging

Typ av produkt

PLC-expansionsmodul

Driftspänning

24

Display

Nej

Skyddsklass

IP20

Typ

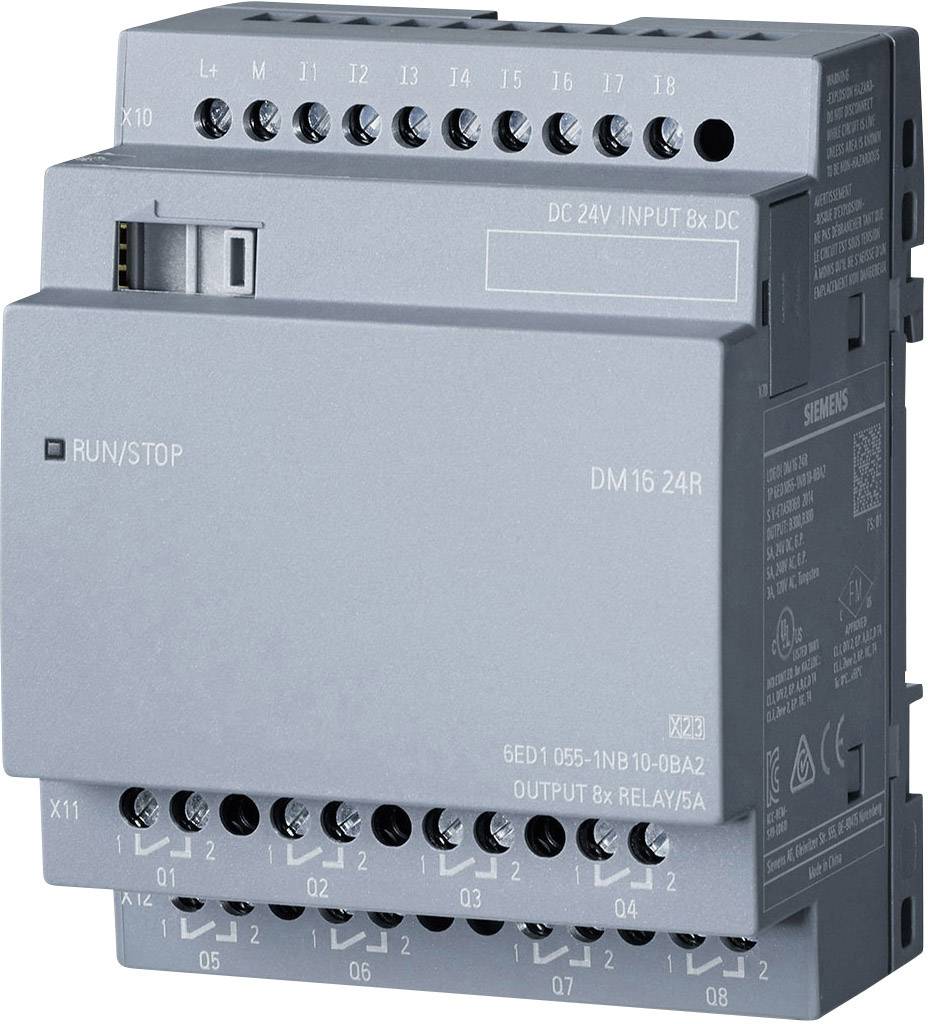

LOGO! DM16 24R 0BA2

Kortslutningsskydd

Nej

Min. omgivningstemperatur

0

Max. omgivningstemperatur

55

Tillverkarnr.

6ED10551NB100BA2

Radioavstörning

Enligt EN 55011 (gränsvärdesklass B)

Montering (specifikationer)

På DIN-skena 35 mm, 4 HP bred

Mått.

(L x B) 58 mm x 71.5 mm

Antal utgångar max.

8

Antal ingångar max.

8

Antal reläutgångar max.

8

Driftspänning

20.4 – 28.8 V

Driftspänning max.

28.8

Driftspänning (min.)

20.4

Bredd

71.5

Längd

58

Tillverkarfärg

Flerfärgad

Certifiering

Enligt VDE 0631, CSA-godkänd, UL-märkt, FM-godkänd, IEC 61131, VDE 0631, godkänd för varvsindustri

Vikt

290

Width

71.5

Height

90

Depth

58

Suitable for safety functions

FALSE

Voltage type (supply voltage)

DC

Explosion safety category for dust

None

Appendant operation agent (Ex ia)

FALSE

Appendant operation agent (Ex ib)

FALSE

Supply voltage DC

20.4-28.8
