Beskrivning

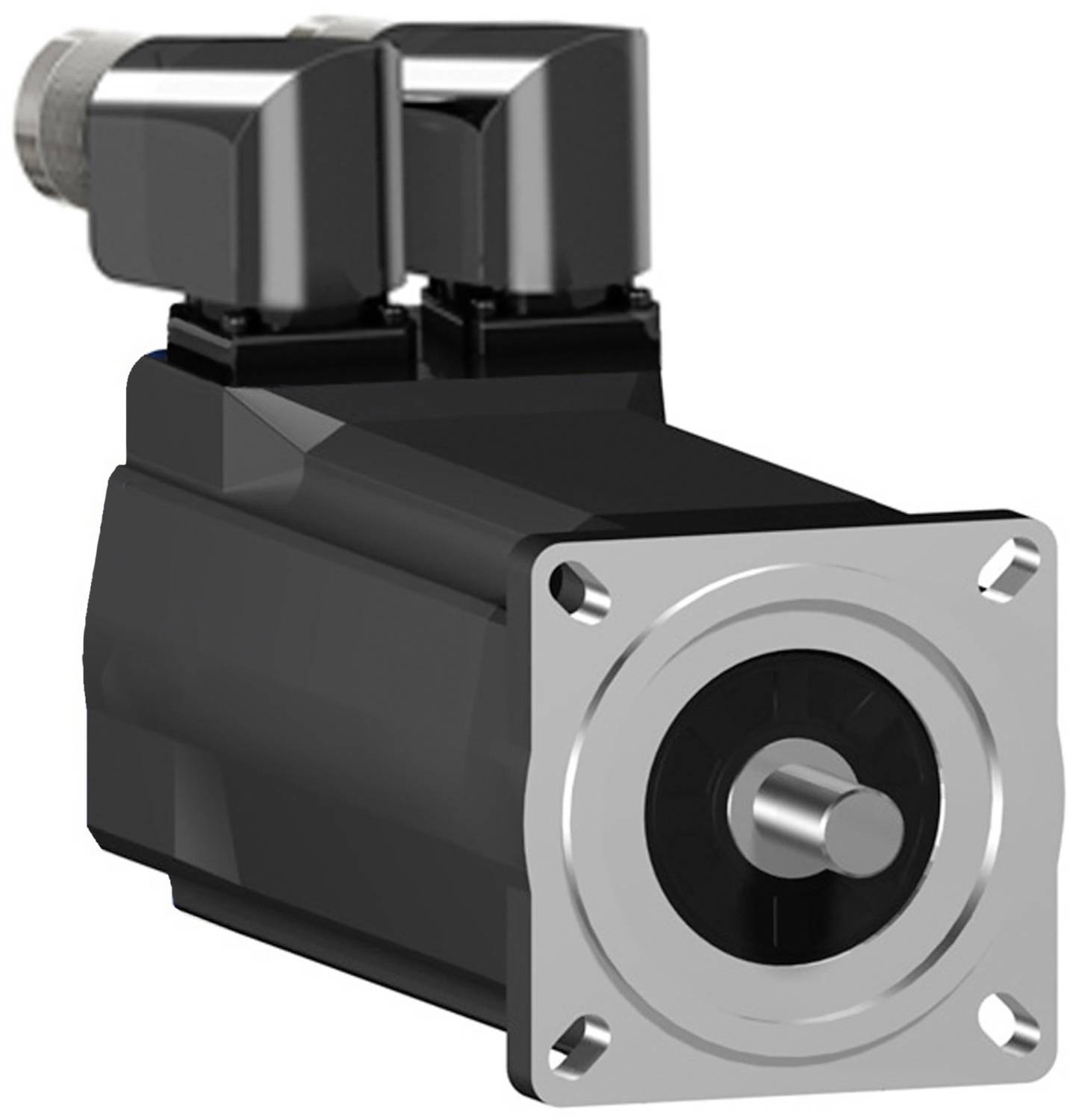

Lexum SH3 servomotor för motion-baserad automatisering med PacDrive 3. Den här serien av AC-servomotorer har ett lågt rotortröghetsmoment, vilket möjliggör hög accelerationsförmåga för dynamisk användning. Tack vare lindningstekniken blir prestandan högre i kompakt utförande. Denna servo har ett flänsmått på 70 mm och en motorlängd på 3 stacks. Lindningen är optimerad för vridmoment och varvtal. Den har ett moment i konstant tillstånd på 2,94 Nm och ett spetsmoment på 11,3 Nm. Det spänningsberoende nominella varvtalet når 6000 varv/min vid en nominell effekt upp till 1,33 kW. Axeländen är försedd med en pasfjäder. Den optiska absolutvärdet-omkodare är utförda som Sin/Cos Multiturn med hög upplösning på 128 perioder per varv, was/Roder motsvarar 131.072 punkter per rotation. Ingen integrerad rembroms finns. Anslutningen av motorkabeln och Encoder-kabeln sker via två vinklade M23-kontakter till motsvarande Lexum 62-servodrivning. Kapslingsklass för axeln är i IP65 och höljet i IP67.
