Beskrivning

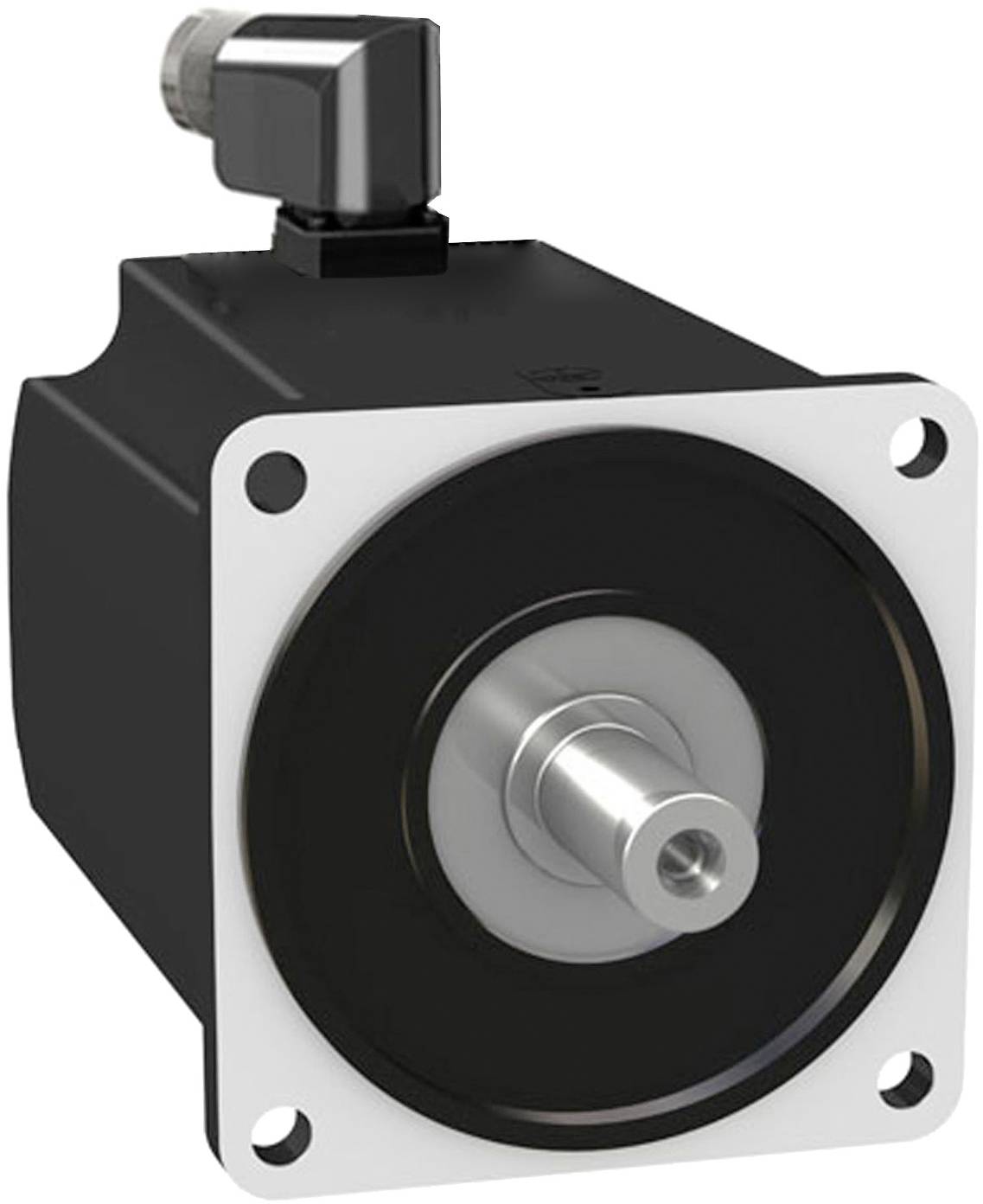

Lexum MH3 servomotor för motion-baserad automatisering med PacDrive 3. Denna serie AC-servomotorer har ett mittre Rotortröghetsmoment, vilket gör att de är speciellt lämpade för applikationer med hög belastning. Tack vare lindningstekniken blir prestandan högre i kompakt utförande. Denna servo har ett flänsmått på 190 mm och en motorlängd på 1 Stack. Lindningen är optimerad för vridmoment och varvtal. Den har ett moment i konstant tillstånd på 30 Nm och ett spetsmoment på 90 Nm. Det spänningsberoende nominella varvtalet når 3000 varv/min vid en nominell effekt upp till 5,2 kW. Vågänden är utformad som en slät axel. Den optiska absolutvärdet-omkodare är utförda som Sin/Cos Multiturn med hög upplösning på 128 perioder per varv, was/Roder motsvarar 131.072 punkter per rotation. En fästbroms är integrerad. Anslutningen av motorkabeln sker via en vinklad M40-kontakt och Encoderkabeln via en vinklad M23-kontakt till motsvarande Lexum 62-servodrivning. Kapslingsklassen för axeln och höljet är i IP65.

Lexum MH3 servomotor för motion-baserad automatisering med PacDrive 3. Denna serie AC-servomotorer har ett mittre Rotortröghetsmoment, vilket gör att de är speciellt lämpade för applikationer med hög belastning. Tack vare lindningstekniken blir prestandan högre i kompakt utförande. Denna servo har ett flänsmått på 190 mm och en motorlängd på 1 Stack. Lindningen är optimerad för vridmoment och varvtal. Den har ett moment i konstant tillstånd på 30 Nm och ett spetsmoment på 90 Nm. Det spänningsberoende nominella varvtalet når 3000 varv/min vid en nominell effekt upp till 5,2 kW. Vågänden är utformad som en slät axel. Den optiska absolutvärdet-omkodare är utförda som Sin/Cos Multiturn med hög upplösning på 128 perioder per varv, was/Roder motsvarar 131.072 punkter per rotation. En fästbroms är integrerad. Anslutningen av motorkabeln sker via en vinklad M40-kontakt och Encoderkabeln via en vinklad M23-kontakt till motsvarande Lexum 62-servodrivning. Kapslingsklassen för axeln och höljet är i IP65.

Tillverkarnr.

MH31901P02F2200

Typ

MH31901P02F2200

Typ av produkt

Servomotor
