Beskrivning

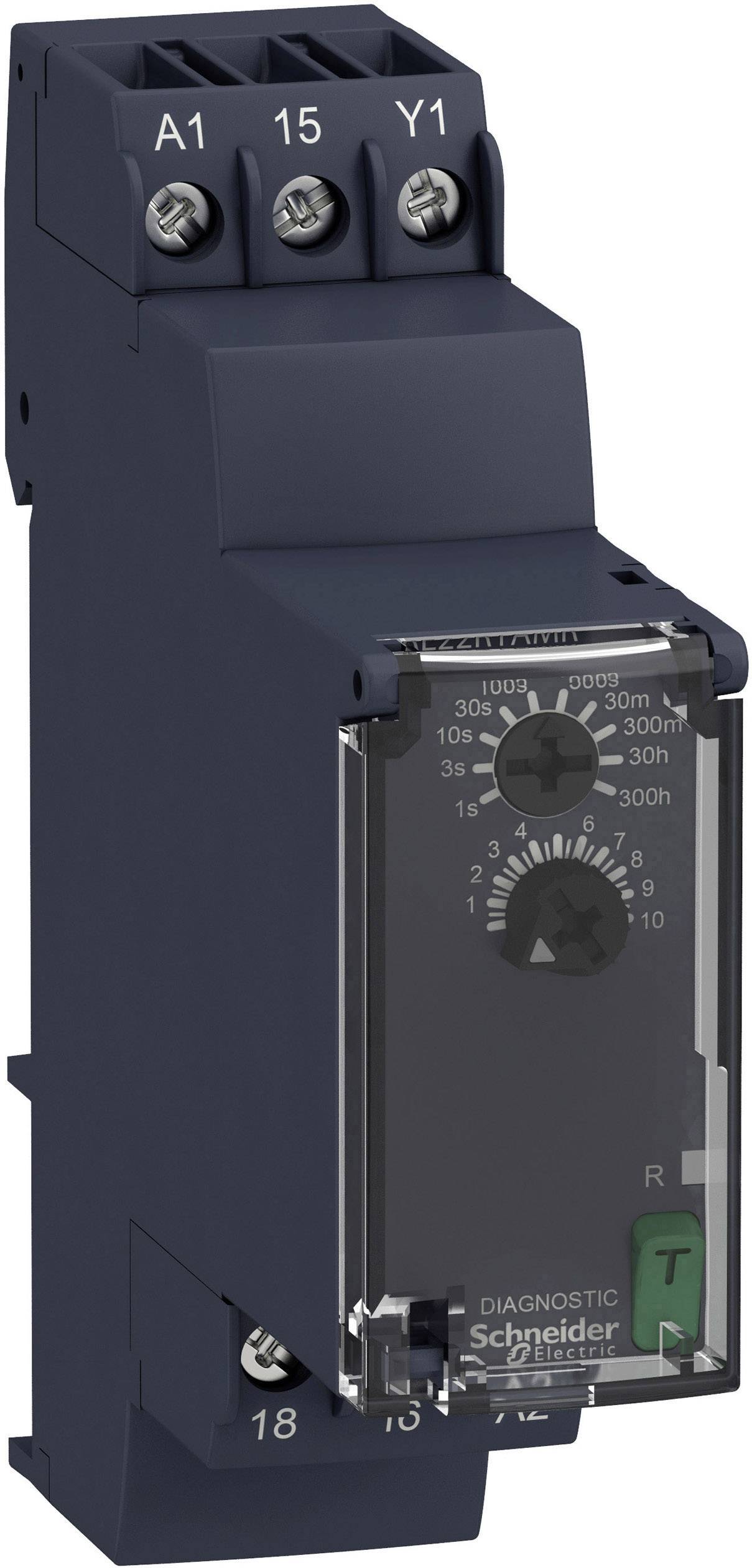

Elektroniskt tidsrelä för styrning av automatiseringstillämpningar. Den har en tidsfunktion och växlar vid utgången en reläväxlare (lastbar upp till 8 A). Eventuellt kan en adaptiv tidsfunktion användas som möjliggör tidsackumulering vid avbrott av styrkontakten. Inställningarna görs via manöverelement på framsidan, som kan skyddas med ett genomskinligt skydd mot ändringar. En LED visar aktuell status. Bredden är 17,5 mm och montering sker på DIN-skena.

ON-fördröjning tidsrelä1 relä-växlarutgångSmal konstruktion

Elektroniskt tidsrelä för styrning av automatiseringstillämpningar. Den har en tidsfunktion och växlar vid utgången en reläväxlare (lastbar upp till 8 A). Eventuellt kan en adaptiv tidsfunktion användas som möjliggör tidsackumulering vid avbrott av styrkontakten. Inställningarna görs via manöverelement på framsidan, som kan skyddas med ett genomskinligt skydd mot ändringar. En LED visar aktuell status. Bredden är 17,5 mm och montering sker på DIN-skena.

ON-fördröjning tidsrelä1 relä-växlarutgångSmal konstruktion

Typ av produkt

Tidsrelä

Typ

RE22R1AMR

Utförande

Monofunktionell

Anslutning

Skruvklämma

Funktioner

Tillslagsfördröjd med styringång

Driftspänning (min.)

24

Driftspänning max.

240

Driftspänning

24, 24 – 240, 240 V/DC, V/AC

Kontakttyp

1 switch

Kontaktmaterial

Kadmiumfri (Ag-Leg.)

Växelspänning (max.)

250

Växelström (max)

8

Max. bryteffekt

2000

Tidsintervallet (min.)

0.05

Tidsintervallet (max.)

300

Min. temperatur

-20

Max. temperatur

+60

Skyddsklass

Kapsling: IP40/Anslutningar: IP20

Elektrisk livslängd

100 000 cykler

Mekanisk livslängd

1 000 000 cykler

Bredd

22.5

Höjd

90

Djup

79.5

Mått.

(B x H x D) 22.5 x 90 x 79.5 mm

Innehåll

1
