Beskrivning

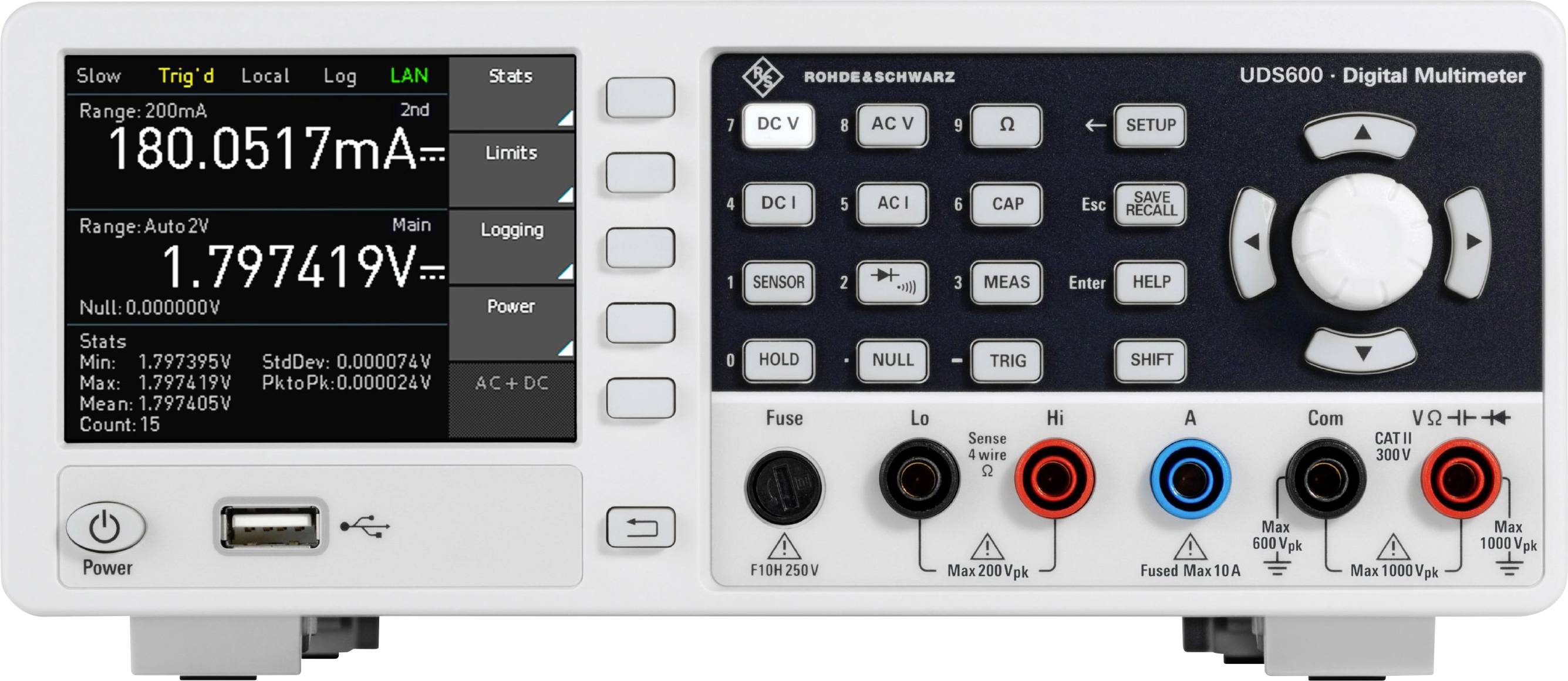

Den kompakta digitala multimetern för R&s BEPA UDS-familjen har utvecklats både för allmänna ändamål och för användning i tillverkningslinjen. Med sin mångsidighet och precision kan multimetern samtidigt visa tre mätfunktioner, was optimerar testförloppet. Förutom de vanliga 12 mätfunktionerna har multimetern inbyggda statistik- och matematikfunktioner samt ett intuitivt användargränssnitt för smidig och effektiv testning.Noggrannhet, hastighet och användarvänlighet är avgörande för digitala multimetrar. Instrumenten är nödvändiga för att åtgärda fel i kretsar, för komponentprovning och för systemvalidering. Den digitala meterens R&s-familj är en kraftfull lösning och omfattar 5½- och 6½-siffriga multimeter, som är skräddarsydda för både laboratorie- och tillverkningstester. Den stora skärmen kan visa tre värden samtidigt och är väl läsbar från avstånd.Båda modellerna är helt utrustade med de väsentliga mätfunktionerna för alla testmiljöer. Användaren kan enkelt mellan funktionerna för kontroll av DCV, DCI, ACV, ACI, frekvens, resistans, temperatur, kapacitans, dioder och förbindelse. SENSE-uttagen på frontpanelen stöder fyrledarmätningar som kräver låg-/höganslutning. De grundläggande funktionerna kompletteras med statistiska mätfunktioner och gränsvärdestestafunktioner. Användaren kan konfigurera statistiska parametrar och fastställa gränsvärden för mätning. Displayen ändrar sig för att visa överskridna gränsvärden: Röda för värden som ligger utanför gränsvärdena och gröna för värden som ligger inom gränsvärdena. En valfri felton kan slås på och av med softkey-knappen för signalgivaren.Automatiskt områdesval eliminerar behovet av manuell anpassning, förbättrar samtidigt effektiviteten och minskar taktiska ningstider. Du kan bekvämt spara och återställa enhetens inställningar med hjälp av lagrings- och stoppfunktion.Alla instrument i R&s:s familj kan fjärrstyras via Ethernet eller USB. En virtuell COM-port och USB-test- och mätklass (TMC) stöds. Fjärrstyrkommandona uppfyller SCPI-standarden och kostnadsfria drivenhetspaket för LabVIEW, LabWindows/CVI och IVI.net är tillgängliga. Paketen möjliggör en sömlös integrering av R&s-verktyg i befintliga system. Modellerna R&s Bär-CEPA UDS500-G och R&s-C600-G passar lätt i R&s-CR:s goda = 2 HE 19″-rackmount-kit och är därför ideal för produktionsmiljöer.

Mätområde DC till 100 kHzDigital upplösning: Upp till 6½ teckenDC-grundnoggrannhet 0,0075 %

Den kompakta digitala multimetern för R&s BEPA UDS-familjen har utvecklats både för allmänna ändamål och för användning i tillverkningslinjen. Med sin mångsidighet och precision kan multimetern samtidigt visa tre mätfunktioner, was optimerar testförloppet. Förutom de vanliga 12 mätfunktionerna har multimetern inbyggda statistik- och matematikfunktioner samt ett intuitivt användargränssnitt för smidig och effektiv testning.Noggrannhet, hastighet och användarvänlighet är avgörande för digitala multimetrar. Instrumenten är nödvändiga för att åtgärda fel i kretsar, för komponentprovning och för systemvalidering. Den digitala meterens R&s-familj är en kraftfull lösning och omfattar 5½- och 6½-siffriga multimeter, som är skräddarsydda för både laboratorie- och tillverkningstester. Den stora skärmen kan visa tre värden samtidigt och är väl läsbar från avstånd.Båda modellerna är helt utrustade med de väsentliga mätfunktionerna för alla testmiljöer. Användaren kan enkelt mellan funktionerna för kontroll av DCV, DCI, ACV, ACI, frekvens, resistans, temperatur, kapacitans, dioder och förbindelse. SENSE-uttagen på frontpanelen stöder fyrledarmätningar som kräver låg-/höganslutning. De grundläggande funktionerna kompletteras med statistiska mätfunktioner och gränsvärdestestafunktioner. Användaren kan konfigurera statistiska parametrar och fastställa gränsvärden för mätning. Displayen ändrar sig för att visa överskridna gränsvärden: Röda för värden som ligger utanför gränsvärdena och gröna för värden som ligger inom gränsvärdena. En valfri felton kan slås på och av med softkey-knappen för signalgivaren.Automatiskt områdesval eliminerar behovet av manuell anpassning, förbättrar samtidigt effektiviteten och minskar taktiska ningstider. Du kan bekvämt spara och återställa enhetens inställningar med hjälp av lagrings- och stoppfunktion.Alla instrument i R&s:s familj kan fjärrstyras via Ethernet eller USB. En virtuell COM-port och USB-test- och mätklass (TMC) stöds. Fjärrstyrkommandona uppfyller SCPI-standarden och kostnadsfria drivenhetspaket för LabVIEW, LabWindows/CVI och IVI.net är tillgängliga. Paketen möjliggör en sömlös integrering av R&s-verktyg i befintliga system. Modellerna R&s Bär-CEPA UDS500-G och R&s-C600-G passar lätt i R&s-CR:s goda = 2 HE 19″-rackmount-kit och är därför ideal för produktionsmiljöer.

Mätområde DC till 100 kHzDigital upplösning: Upp till 6½ teckenDC-grundnoggrannhet 0,0075 %

Mätområde V/DC min.

250

Typ av produkt

Bordsmultimeter

Mätområde V/DC max.

1000

Mätområde V/AC min.

250

Mätområde V/AC max.

750

Mätområde A/DC min.

20

Mätområde A/DC max.

10

Mätområde A/AC min.

20

Mätområde A/AC max.

10

Mätområde motstånd

200 Ω – 250

Mätområde kapacitet

5 nF – 500 μ

Temperatur

Upplösning: 0,1

Grundnoggrannhet ±

0.015

Mättningstyp

True RMS

Frekvens

5 Hz – 100

Gränssnitt

USB

Spänningsförsörjning (specifikationer)

115–230

Höjd

97

Bredd

222

Längd

291

Vikt

2.7

Kalibrerad

(ej certifierad kalibrering)

Mätningskategori

CAT II 300 V

Spänningsmätning

AC/DC

Strömmätning

AC/DC

Typ

R&S®UDS500-G

Indikering

digital

Mått.

(L x B x H) 291 x 222 x 97 mm

Funktioner

Grafisk display

Gränssnitt

USB
