Beskrivning

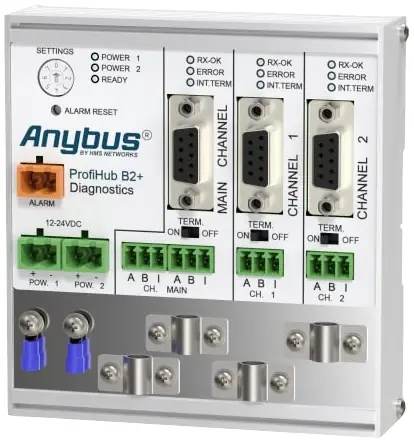

ProfiHub B2+R omvandlareProfiHub B2+R möjliggör omfattande RS 485 stjärn- /träd- och buss-segment och långa spårlinjer för PROFIBUS installationer i IP 20 miljöer. Det är en enkel och robust nätverkskomponent för att skapa flexibla och objekt-orienterade nätverk.När redundans används blir ProfiHub B2+R en kostnadseffektiv och extremt pålitlig repeaterlösning.ProfiHub B2+R är utrustad med 2 galvaniskt separerade transparent-repeater (stöder 3 segment). Varje segment kan använda upp till 31 apparater och ha samma längd som huvudbussledningen. För att spara kostnader för kontakt och ge en viss flexibilitet, innehåller B2+R skruvanslutningar och DB9-anslutningar. För att underlätta installationsarbeten är termineringen integrerad genom termineringsmotstånd och kan slås på/av.När bussen redundans former 2 segment ett redundant par, som är helt kompatibel med ABB RLM01. En larmkontakt är kopplad till händelser beroende på status för strömförsörjning och bussredundans.

Isolerade repeaterkanaler (3 segment)9,6 kbps. 12 Mbps (automatisk identifiering av bahastighet)1200 m stickkabellängd (beroende på överföringshastighet)

ProfiHub B2+R omvandlareProfiHub B2+R möjliggör omfattande RS 485 stjärn- /träd- och buss-segment och långa spårlinjer för PROFIBUS installationer i IP 20 miljöer. Det är en enkel och robust nätverkskomponent för att skapa flexibla och objekt-orienterade nätverk.När redundans används blir ProfiHub B2+R en kostnadseffektiv och extremt pålitlig repeaterlösning.ProfiHub B2+R är utrustad med 2 galvaniskt separerade transparent-repeater (stöder 3 segment). Varje segment kan använda upp till 31 apparater och ha samma längd som huvudbussledningen. För att spara kostnader för kontakt och ge en viss flexibilitet, innehåller B2+R skruvanslutningar och DB9-anslutningar. För att underlätta installationsarbeten är termineringen integrerad genom termineringsmotstånd och kan slås på/av.När bussen redundans former 2 segment ett redundant par, som är helt kompatibel med ABB RLM01. En larmkontakt är kopplad till händelser beroende på status för strömförsörjning och bussredundans.

Isolerade repeaterkanaler (3 segment)9,6 kbps. 12 Mbps (automatisk identifiering av bahastighet)1200 m stickkabellängd (beroende på överföringshastighet)

Typ av produkt

Repeater

Typ

ProfiHub B2+R

Driftspänning

12

Max. drifttemperatur

70

Min. drifttemperatur

-25

Driftspänning (specifikationer)

12-24

Drifttemperatur

-25 till 70 °C

Mått.

(B x H) 113 mm x 35 mm

Max. strömförbrukning

24

Höjd

35

Bredd

113

Tillverkarnr.

17210R
